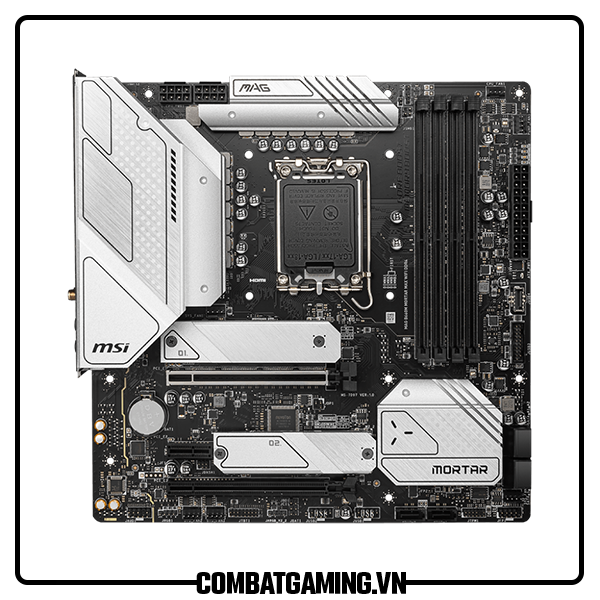

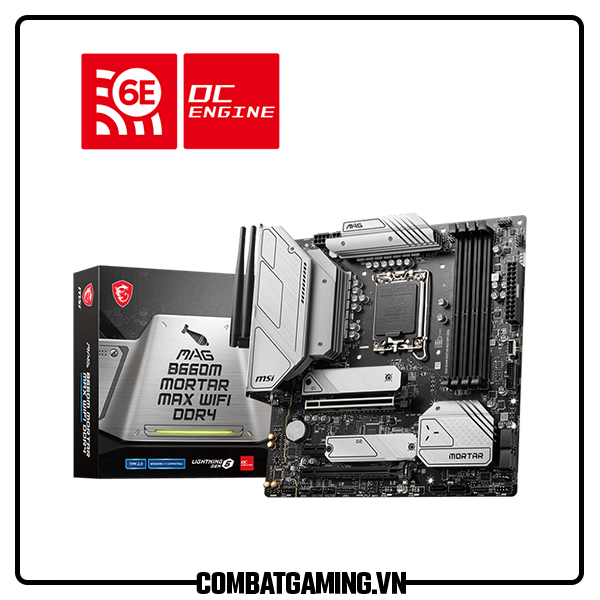

Mainboard MSI MAG B660M Mortar Max Wifi DDR4

• Khe cắm bộ nhớ DDR4x, hỗ trợ lên đến 128GB 1
• Hỗ trợ 1R 2133/ 2666/ 3200 MHz (bởi JEDEC &POR)
• Tần suất ép xung tối đa:
• 1DPC 1R Tốc độ tối đa lên đến 4800+ MHz
• 1DPC 2R Tốc độ tối đa lên đến 4000+ MHz
• 2DPC 1R Tốc độ tối đa lên đến 4000+ MHz
• 2DPC 2R Tốc độ tối đa lên đến 3600+ MHz
• Hỗ trợ chế độ Dual-Channel
• Hỗ trợ bộ nhớ không phải ECC, không có bộ đệm
• Hỗ trợ Intel Extreme Memory Profile (XMP)®

Vui lòng tham khảo www.msi.com để biết thêm thông tin về bộ nhớ tương thích.
Xem bộ nhớ được hỗ trợ

• 2x khe cắm PCIe x16
  • khe cắm PCI_E1 (Từ CPU)
    • Hỗ trợ PCIe 5.0 x16
  • Khe cắm PCI_E3 (Từ Chipset B660)
    • Hỗ trợ PCIe 3.0 x4
• 1x khe cắm PCIe 3.0 x1

• 1x HDMI 2.1 với cổng HDR, hỗ trợ độ phân giải tối đa 4K 60Hz 1 / 2
• 1x DisplayPort 1.4 cổng với HBR3, hỗ trợ độ phân giải tối đa 4K 60Hz 1 / 2

Chỉ khả dụng trên các bộ xử lý có đồ họa tích hợp.
Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào CPU được cài đặt.

• 4x SATA 6Gb/giây cổng (SATA5~8, từ Chipset B660) 1
• 2x cổng SATA 6Gb /s (SATA_A &SATA_B, từ ASMedia ASM1061)
• 2x M.2 khe cắm (Key M)
  • khe cắm M2_1 (Từ CPU)
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ các thiết bị lưu trữ 2242/ 2260/ 2280
  • khe cắm M2_2 (Từ Chipset B660) 1
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ SATA 6Gb / s
    • Hỗ trợ các thiết bị lưu trữ 2242/ 2260/ 2280
    • Hỗ trợ bộ nhớ Intel® Optane™

SATA8 sẽ không khả dụng khi lắp đặt SSD M.2 SATA vào khe cắm M2_2.

• Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA 1

SATA_A &SATA_B không hỗ trợ chức năng RAID.

Intel B660 Chipset®

• 1x cổng USB 3.2 Gen2x2 20Gbps Type-C ở mặt sau
• 1x CỔNG USB 3.2 Gen 2 10Gbps Type-C có sẵn thông qua đầu nối bên trong
• 2x cổng USB 3.2 Gen 1 5Gbps có sẵn thông qua đầu nối bên trong
• 4x cổng USB 2.0 trên bảng điều khiển phía sau

Bộ chia USB-GL3590

• 3x cổng USB 3.2 Gen 2 10Gbps Type-A trên mặt sau

Hub USB-GL850G

• 4x cổng USB 2.0 có sẵn thông qua các đầu nối bên trong

Realtek ALC897 Codec®

• Âm thanh độ nét cao 7.1 kênh
• Hỗ trợ đầu ra S / PDIF

• 1x Bộ điều khiển LAN Realtek 8125BG 2.5Gbps®

Hệ điều hành Intel Wi-Fi 6E®

• Mô-đun không dây được cài đặt sẵn trong khe cắm M.2 (Key-E)
• Hỗ trợ MU-MIMO TX / RX, 2.4GHz / 5GHz / 6GHz1 (160MHz) lên đến 2.4Gbps
• Hỗ trợ 802.11 a / b / g / n / ac / ax
• Hỗ trợ Bluetooth 5.2®2, FIPS, FISMA

Wi-Fi 6E 6GHz có thể phụ thuộc vào quy định của mọi quốc gia và sẽ sẵn sàng trong Windows 10 phiên bản 21H1 và Windows 11.
Bluetooth 5.2 sẽ sẵn sàng trong Windows 10 phiên bản 21H1 và Windows 11.

• Đầu nối nguồn chính ATX 1x 24 chân
• Đầu nối nguồn ATX 12V 2x 8 chân
• 6x SATA 6Gb /s đầu nối
• 2x M.2 khe cắm (M-Key)
• 1x đầu nối USB 3.2 Gen 2 10Gbps Type-C
• 1x đầu nối USB 3.2 Gen 1 5Gbps (hỗ trợ thêm 2 cổng USB 3.2 Gen 1 5Gbps)
• Đầu nối 2x USB 2.0 Type-A (hỗ trợ thêm 4 cổng USB 2.0)
• Đầu nối quạt CPU 1x 4 chân
• Đầu nối quạt bơm nước 1x 4 chân
• Đầu nối quạt hệ thống 2x 4 chân
• 1x Đầu nối âm thanh bảng điều khiển phía trước
• 2x Đầu nối bảng điều khiển hệ thống
• 1x Đầu nối xâm nhập khung gầm
• 1x Jumper CMOS rõ ràng
• Đầu nối mô-đun TPM 1x
• Đầu nối 1x TBT (hỗ trợ RTD3)
• 1x Đầu nối bộ điều khiển điều chỉnh

• Đèn LED gỡ lỗi 4x EZ
• Đầu nối LED RGB 1x 4 chân
• Đầu nối RAINBOW LED 2x 3 chân

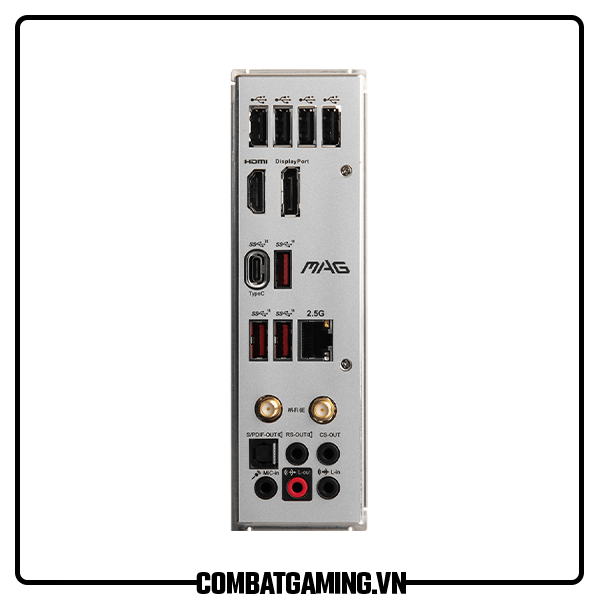

1. Cổng USB 2.0
2. DisplayPort 1,4
3. USB 3.2 Gen 2 10Gbps Type-A
4. Cổng LAN 2.5G
5. Wi-Fi / Ăng-ten Bluetooth
6. Đầu nối âm thanh HD
7. Cổng HDMI 2.1
8. USB 3.2 Thế hệ 2x2 20Gbps Type-C
9. S / PDIF quang học RA

• Micro-ATX Form Factor
• 9.6 in. x 9.6 in. (24.4 cm x 24.4 cm)
